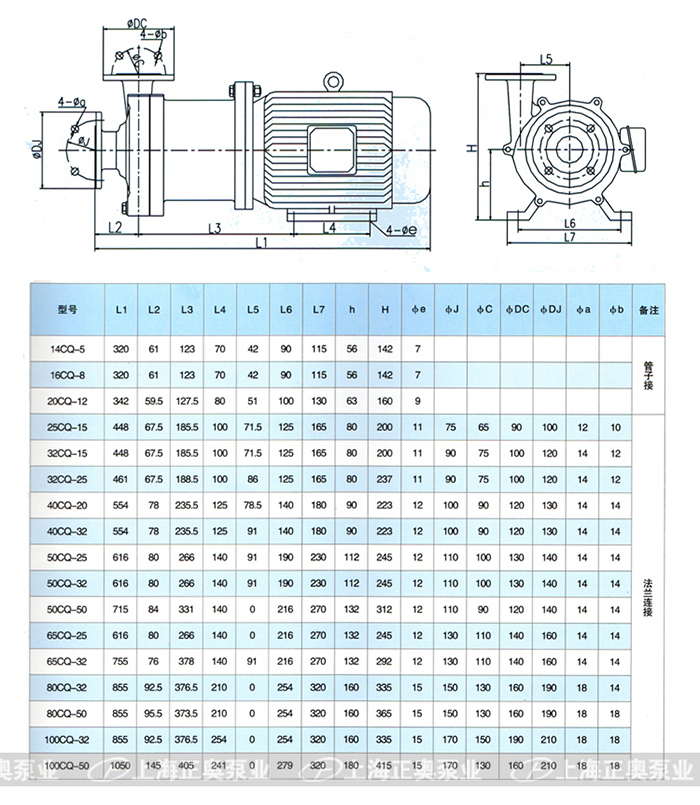

- 安裝尺寸
- 應用領域
- 產品特點
一、產品概述：

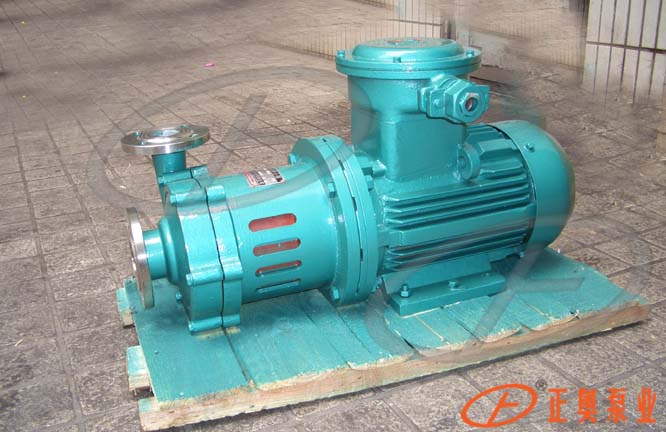

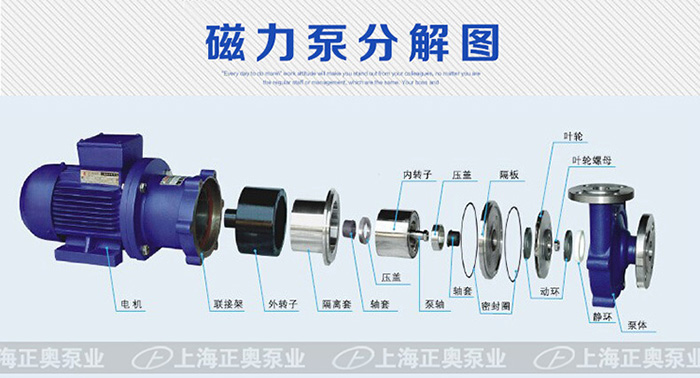

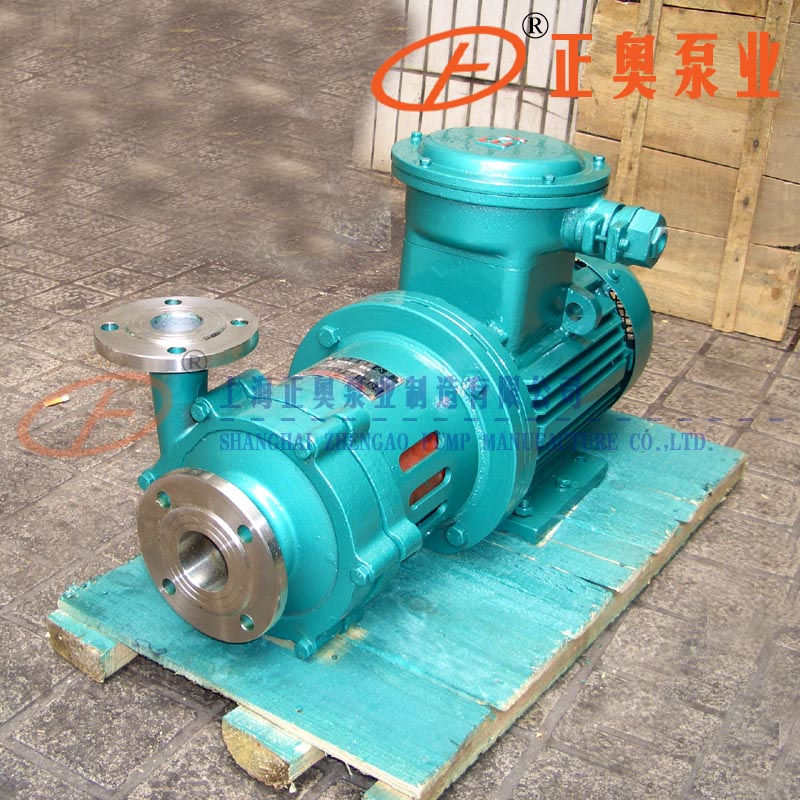

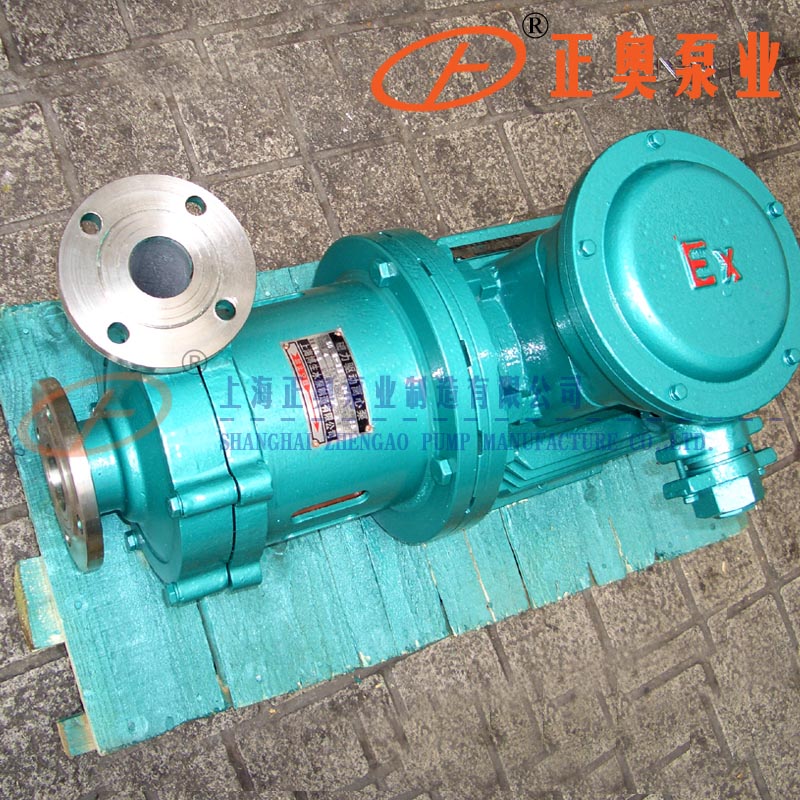

CQG型耐高溫磁力驅動泵（耐溫≤250℃）（簡稱磁力泵）通常由電機,磁力偶合器水冷卻裝置和耐腐蝕離心泵四大部分組成,其主要特點是利用磁力偶合器傳遞動力,完全無泄漏。當電動機帶動磁力偶合器的外磁鋼旋轉時，磁力線穿過了間隙和隔離套，作用與內磁鋼上，使泵轉子與電動機同步旋轉，無機械接觸地傳遞扭矩。在泵的動力輸入端，由于液體被封閉在靜止的隔離套內，沒有動密封因而無泄漏，磁力偶合器的磁性材料采用了高溫介質而保持強大的磁力扭矩。在電機與磁力偶合器之間加裝了水冷卻裝置，防止泵送高溫介質之熱量傳導至電機。以保持電機的正常運轉，從而達到無泄露輸送高溫介質。
CQG型高溫磁力泵的過流部件根據需要可分別采用304、304l、302、321、316、316l、ub6、cd4mcu、鈦合金、鎳基合金等耐腐蝕材料。 高溫磁力泵是全國聯合設計開發的新型完全無泄漏耐腐蝕泵，其技術經濟指標接近國外同類產品水平，其型式、基本參數及技術性能符合jb/t7742-95《小型磁力傳動離心泵》的標準要求主要用途及適用環境。
二、產品用途：
耐高溫磁力驅動泵用在石油精制、石油化工和化學工業及其它地方輸送特殊的石油、印染原料及其高溫介質（使用溫度t<300℃)。
三、主要特點:
該泵的設計具有可靠性高、使用壽命長、通用化程度高的特點，磁力驅動泵又稱無軸封泵，它以靜密封取代動密封，使泵的過流部件完全處于密封狀態，因采用磁力聯軸器傳動，所以能代替原機械泵機械密封一直解決不了的跑、冒、滴、漏之弊病。
無軸封泵是的泄漏量為零的泵，因?yàn)樵摲N泵無軸封

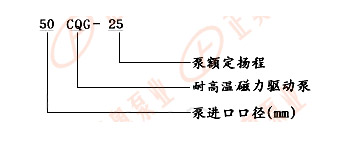

四、型號意義：
五、性能參數：
| 型號 | 軟管式接口 | 流量 (m3/h) |
揚程 (m) |
電機功率(KW) | 電壓V | |
| 進口 | 出口 | |||||
| 14CQG-5 | 14 | 10 | 1.2 | 5 | 0.12 | 220/380 |
| 16CQG-8 | 16 | 12 | 1.5 | 8 | 0.18 | 220/380 |
| 20CQG-12 | 20 | 12 | 3 | 12 | 0.37 | 220/380 |
| 25CQG-15 | 25 | 20 | 6.6 | 15 | 1.1 | 380 |
| 32CQG-15 | 32 | 25 | 6.6 | 15 | 1.1 | 380 |
| 32CQG-25 | 32 | 25 | 6.6 | 25 | 1.1 | 380 |
| 40CQG-20 | 40 | 32 | 10.8 | 20 | 2.2 | 380 |
| 40CQG-32 | 40 | 32 | 12 | 32 | 4 | 380 |
| 50CQG-25 | 50 | 40 | 14.4 | 25 | 4 | 380 |
| 50CQG-32 | 50 | 40 | 13.2 | 32 | 4 | 380 |
| 50CQG-50 | 50 | 32 | 7.8 | 50 | 5.5 | 380 |
| 65CQG-25 | 65 | 50 | 16.8 | 25 | 5.5 | 380 |
| 65CQG-32 | 65 | 50 | 27 | 32 | 7.5 | 380 |
| 80CQG-32 | 80 | 65 | 51 | 32 | 11 | 380 |
| 50CQG-50 | 80 | 65 | 51 | 50 | 15 | 380 |
| 100CQG-32 | 100 | 80 | 60 | 32 | 15 | 380 |
| 100CQG-50 | 100 | 80 | 60 | 50 | 18.5 | 380 |
| 注:表中16CQG-8---100CQG-50都可配防爆電機 | ||||||
