一、產品概述：

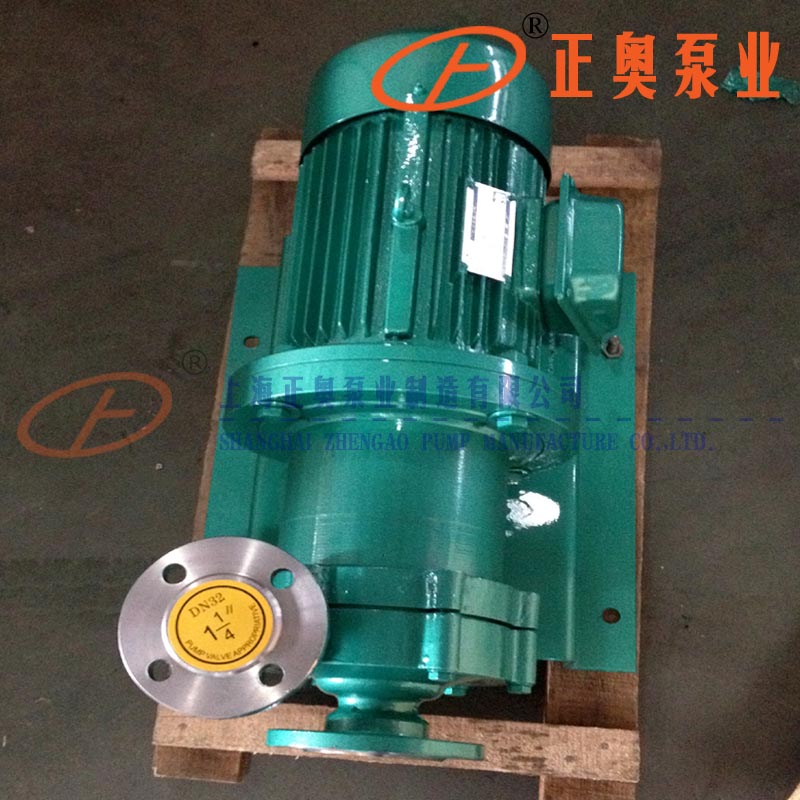

CQB型重型磁力泵(簡稱磁力泵)，通常由電動機，磁力偶合器和耐腐蝕離心泵組成。其主要特點是利用磁力偶合器傳遞動力，完全無泄漏，當電動機帶動磁力偶合器的外磁鋼旋轉時，磁力線穿過問隙和隔離套，作用于內磁鋼上，使泵轉子與電動機同步旋轉，無機械接觸地傳遞扭矩。在泵軸的動力輸入端，由于液體被封閉在靜止的隔離套內，沒有動密封因而完全無泄漏。
CQB系列磁力泵是磁力泵全國聯合設計組開發的新型完全無泄漏耐腐蝕泵，其技術經濟指標與國外同類產品八十年代末的水平相當。
CQB系列磁力泵型式及基本參數符合JB／T 7742—1995《小型磁力驅動離心泵型式與基本參數》標準和《小型磁力驅動離心泵三個標準的補充規定》。

二、產品用途：

正奧CQB系列磁力泵適用于石油、化工、制藥、冶煉、電鍍、環保、食品、影視洗印、水處理、國防等行業，是輸送易燃、易爆、揮發、有毒、稀有貴重液體和各種腐蝕性液體的理想設備。適用于輸送吸入壓力不大于0.2MPa，最大工作壓力1.6MPa，溫度不超過100℃，密度不大于1600kg/m3，粘度不大于30×10-6m2／S的不含硬顆粒和纖維的液體。

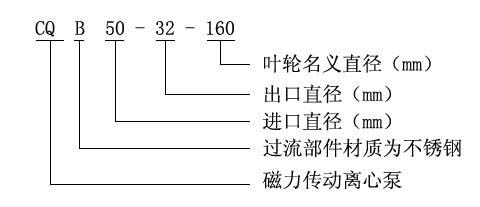

三、型號意義：

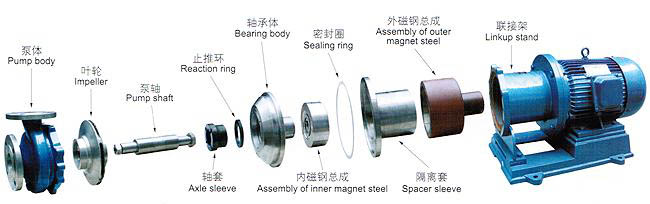

四、結構爆炸圖：

五、安裝和調試：

六、注意事項：

七、故障與排除方法：

型  號

流量
Q
m³/h

揚程
H
m

汽蝕余量
(NPSH)r
m

轉速
n
r/min

軸功率
pa
KW

效率
ゥ
%

配帶電機功率KW

介質密度g/cm³

≤1

≤1.3

≤1.84

CQB32-20-125

1.9
3.2
3.8

22
20
18.5

2900

0.49
0.58
0.62

23
30
31

Y^YB^801-2
1.1

Y^YB802-2
1.5

Y^YB90S-2
2.2

CQB32-20-160

1.9
3.2
3.8

34
32
29

2900

0.84
0.99
1.03

21
28
29

Y^YB802-2
1.5

Y^YB90S-2
2.2

Y^YB90L-2
3

CQB40-25-105

3.8
6.3
7.5

13
12.5
11

2900

0.42
0.55
0.56

32
39
40

Y^YB801-2
1.1

Y^YB802-2
1.5

Y^YB90S-2
2.2

CQB40-25-125

3.8
6.3
7.5

22
20
18.5

2900

0.81
0.98
1.05

28
35
36

Y^YB802-2
1.1

Y^YB90L-2
2.2

Y^YB100L-2
3.0

CQB40-25-160

3.8
6.3
7.5

34
32
29

2900

1.41
1.72
1.79

25
32
33

Y^YB90L-2
2.2

Y^YB100L-2
3.0

Y^YB112M-2
4.0

CQB40-25-200

3.8
6.3
7.5

52.5
50
48

2900

3.02
3.43
3.77

18
25
26

Y^YB112M-2
4.0

Y^YB132S1-2
5.5

Y^YB132S2-2
7.5

CQB50-40-85

7.5
12.5
15

9
8
7.5

3.5
3.5
4.0

2900

0.46
0.56
0.61

40
49
50

Y^YB801-2
0.75

Y^YB802-2
1.1

Y^YB90S-2
1.5

CQB50-32-105

7.5
12.5
15

13
12.5
11

3.5
3.5
4.0

2900

0.76
0.91
0.94

35
47
48

Y^YB802-2
1.1

Y^YB90S-2
1.5

Y^YB90L-2
2.2

CQB50-32-125

7.5
12.5
15

22
20
18.5

3.5
3.5
4.0

2900

1.49
1.62
1.63

30
42
43

Y^YB90L-2
2.2

Y^YB100L-2
3.0

Y^YB112M-2
4.0

CQB50-32-160

7.5
12.5
15

34
32
29

3.5
3.5
4.0

2900

2.48
2.79
2.96

28
39
40

Y^YB100L-2
3.0

Y^YB112M-2
4.0

Y^YB132S1-2
5.5

CQB50-32-200

7.5
12.5
15

52.5
50
48

3.5
3.5
4.0

2900

5.10
5.49
6.13

21
31
32

Y^YB132S2-2
7.5

Y^YB132S2-2
7.5

Y^YB160M1-2
11

CQB50-32-250

7.5
12.5
15

82
80
78.5

3.5
3.5
4.0

2900

9.57
10.89
13.32

17.5
25
26

Y^YB160M2-2
15

Y^YB160L-2
18.5

Y^YB180M-2
22

CQB65-50-125

15
25
30

22
20
18.5

3.5
3.5
4.0

2900

2.25
2.67
2.91

40
51
52

Y^YB100L-2
3.0

Y^YB112M-2
4.0

Y^YB132S1-2
5.5

CQB65-50-160

15
25
30

34
32
29.5

3.5
3.5
4.0

2900

3.34
5.07
5.48

32
43
44

Y^YB132S1-2
5.5

Y^YB132S2-2
7.5

Y^YB160M1-2
11

CQB65-40-200

15
25
30

53
50
47

3.5
3.5
4.0

2900

8.66
9.20
10.1

25
37
38

Y^YB160M1-2
11

Y^YB160M2-2
15

Y^YB160L-2
18.5

CQB65-40-250

15
20
30

82
80
78.5

3.5
3.5
4.0

2900

13.4
14.72
16.88

25
37
38

Y^YB160L-2
18.5

Y^YB180M-2
22

Y^YB200L1-2
30

CQB80-65-125

30
50
60

22.5
20
18

4.0
4.0
4.5

2900

4.48
5.24
5.55

41
52
53

Y^YB132S1-2
5.5

Y^YB132S2-2
7.5

Y^YB160M1-2
11

CQB80-65-160

30
50
60

34
32
29

4.0
4.0
4.5

2900

7.72
9.08
9.67

36
48
49

Y^YB160M1-2
11

Y^YB160M2-2
15

Y^YB160L-2
18.5

CQB80-50-200

30
50
60

53
50
47

4.0
4.0
4.5

2900

12.03
14.80
16.34

36
46
47

Y^YB160L-2
18.5

Y^YB180M-2
22

Y^YB200L1-2
30

CQB80-50-250

30
50
60

84
80
75

4.0
4.0
4.5

2900

19.06
23.68
26.07

36
46
47

Y^YB200L1-2
30

Y^YB220L2-2
37

Y^YB225M-2
45

CQB100-80-125

60
100
120

23
20
16.5

4.0
4.0
4.5

2900

8.35
9.73
9.46

45
56
57

Y^YB160M1-2
11

Y^YB160M2-2
15

Y^YB160L-2
18.5

CQB100-80-160

60
100
120

35
32
28

4.0
4.0
4.5

2900

12.43
15.85
16.34

46
55
56

Y^YB160L-2
18.5

180M-2
Y^YB22

Y^YB200L1-2
30

CQB100-65-200

60
100
120

54
50
47

4.0
4.0
4.5

2900

21.01
25.69
28.44

42
53
56

Y^YB200L1-2
30

Y^YB220L-2
37

Y^YB225M-2
45

CQB100-65-250

60
100
120

86
80
74.5

4.0
4.0
4.5

2900

37.98
45.39
49.69

37
48
49

Y^YB225M-2
45

Y^YB250M-2
55

Y^YB280S-2
75
